유체 해석 소프트웨어 종류 – 2편

지난 포스팅에서는 유체 해석 전문 소프트웨어에 대해 알려드렸는데요. 이번에는 3D CAD 소프트웨어와 함께 사용할 수 있는 All-in-One 제품의 유체 해석 솔루션에 대해서 알아보겠습니다.

유체 해석은 구조 해석과 달리 해석 전문 소프트웨어를 사용하는 것이 일반적이기 때문에, All-in-One 제품의 유체 해석 솔루션의 국내 사용자가 상대적으로 적은데요. 구조 해석의 경우에는 All-in-One 소프트웨어의 해석 솔루션이 해석 전문 소프트웨어보다 비교적 비용이 저렴하고, 기술 서비스 및 정보 검색이 잘 되는 편이기 때문에 그나마 사용자가 많이 있습니다.

그러나 유체 해석의 경우에는 비용도 큰 차이가 없고, 눈에 보이지 않아 거동을 예측하기 어려워 해석 난이도가 높기 때문에 기술 지원 또는 정보 검색의 용이성 측면에서도 큰 이점이 없습니다. 그렇기 때문에 All-in-One 제품의 해석 솔루션 보다는 해석 전문 소프트웨어를 사용하는 것이죠.

그럼에도 불구하고 한 번 알아 놓는 것 정도는 나쁘지 않겠죠.

SolidWorks Flow Simulation

가장 먼저 소개해드릴 소프트웨어는 솔리드웍스(Solidworks)입니다.

솔리드웍스(Solidworks)에서 제공하는 열유체 해석(CFD; Computational Fluid Dynamics) 솔루션은 솔리드웍스 플로우 시뮬레이션(Solidworks Flow Simulation)입니다. 솔리드웍스는 다쏘시스템(Dassult Systems) 사의 제품으로, 국내에서 가장 많이 사용되는 3D CAD 중 하나입니다. 그래서 솔리드웍스에서 제공하는 구조 해석 솔루션인 솔리드웍스 시뮬레이션(Solidworks simulation)과 함께 그나마 사용자가 있는 편입니다.

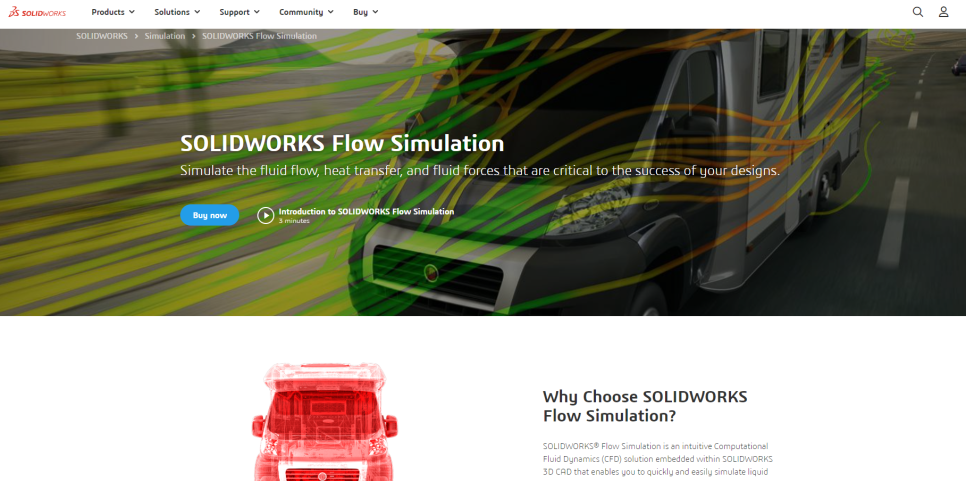

*아래 이미지들의 출처는 솔리드웍스 플로우 시뮬레이션 공식 홈페이지 입니다.

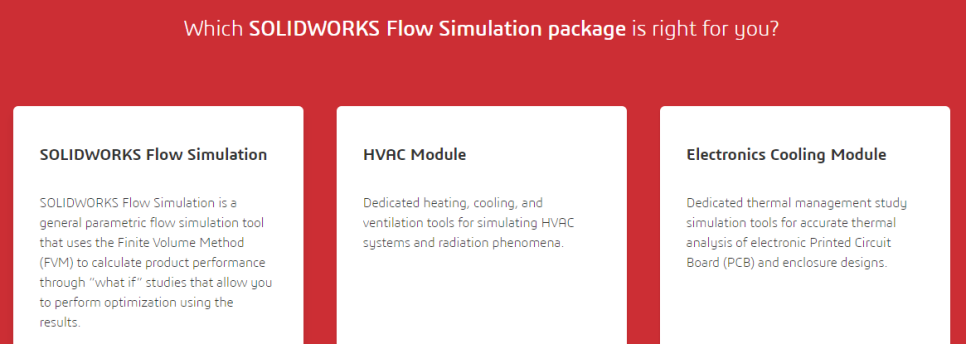

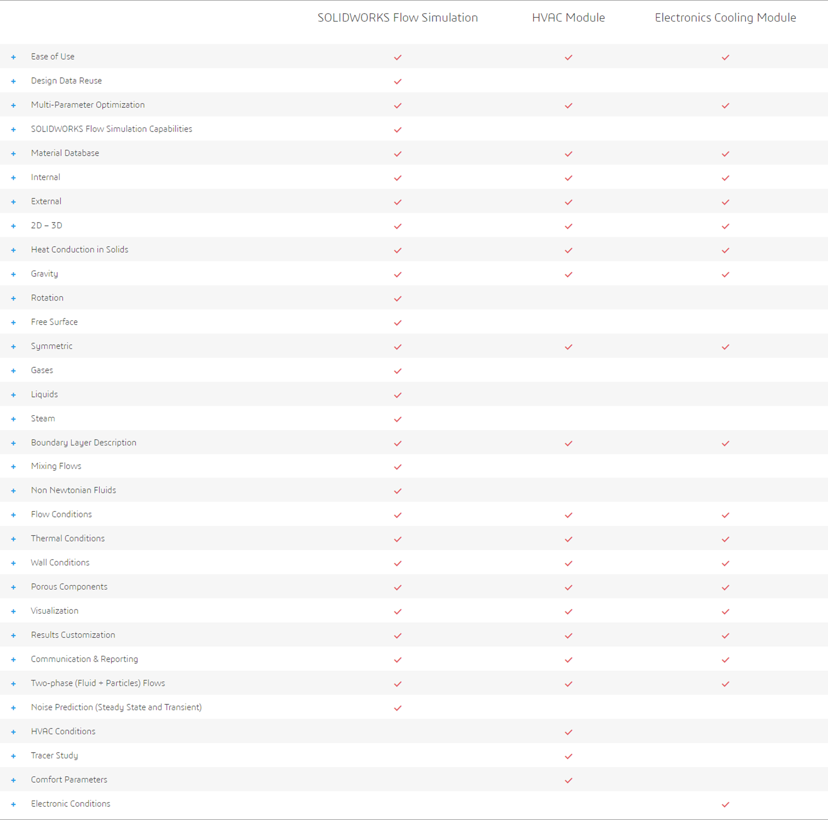

솔리드웍스의 유체 해석 모듈은 Flow Simulation, HVAC Module, Electronics Cooling Module 총 3가지의 패키지로 구성되어 있습니다. Flow Simulation은 일반적인 열유체 해석 대부분을 할 수 있고, HVAC Module은 HVAC(Heating, Ventilation, Air Condition) 및 복사 열전달에 관련하여 특화되어 있으며, Electronics Cooling Module은 PCB(Printed Circuit Board) 등 전자기에서 발생하는 열관리 연구에 특화되어 있습니다.

영상으로 확인하고 싶으신 분들은 아래 영상과 링크를 통해 확인하세요 🙂

Autodesk CFD

다음은 과거 오토데스크(Autodesk) 사에서 인수 합병한 오토데스크 CFD(Autodesk CFD)입니다. 인벤터(Inventor)와 연동하여 사용할 수도 있고 별도로 사용할 수도 있습니다. 한때는 인벤터와 연동할 수 있다는 장점으로 사용되었지만, 현재는 사용자가 거의 없습니다.

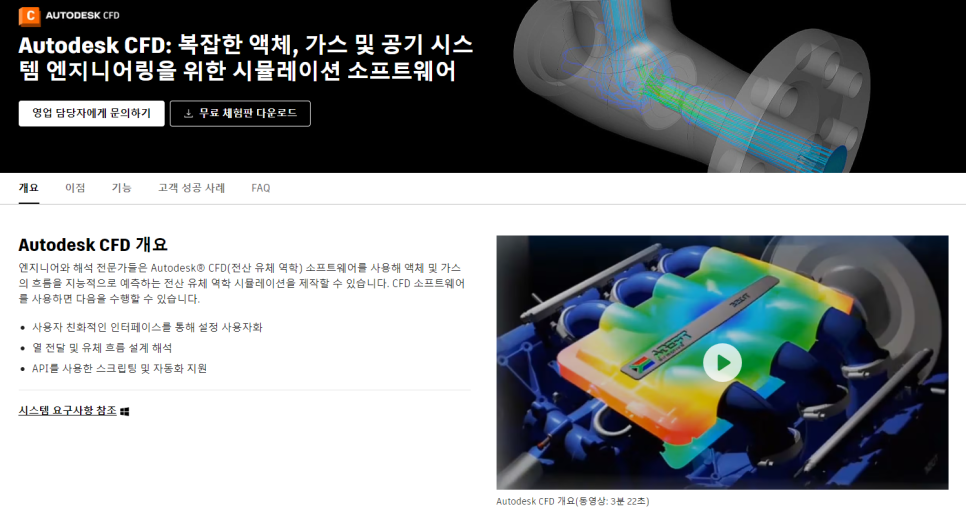

*아래 이미지들의 출처는 오토데스크 CFD 공식 홈페이지 입니다.

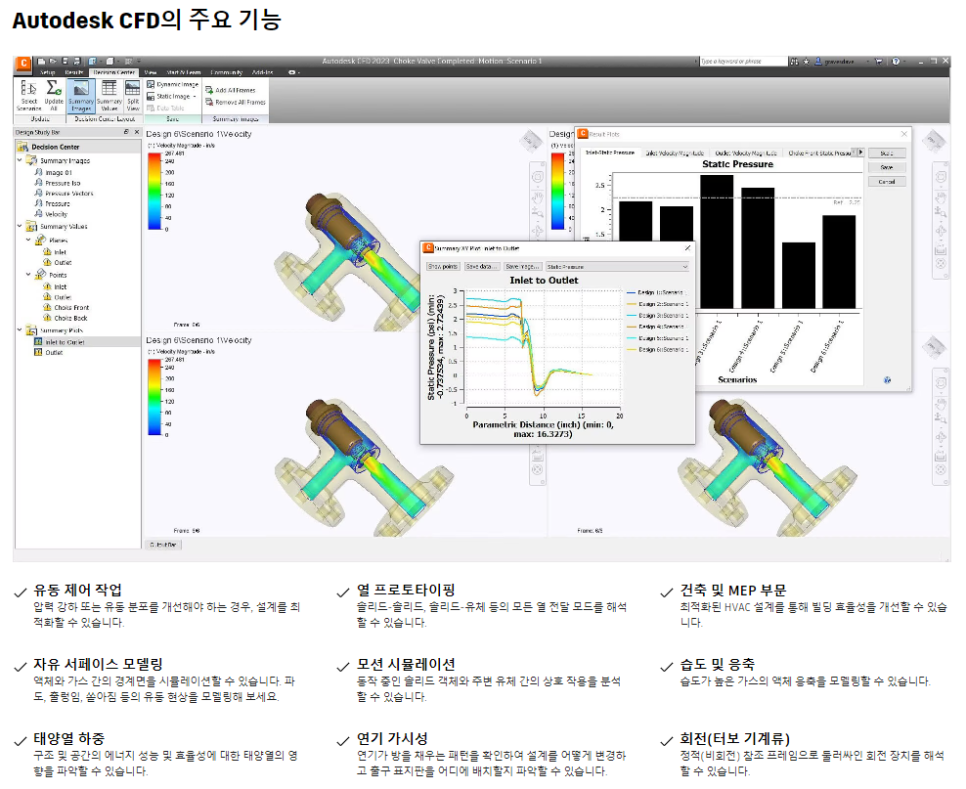

오토데스크 CFD의 주요 기능은 아래 이미지를 참고하시면 됩니다. 기본적인 열유체의 흐름뿐만 아니라 정상 상태(Steady-state) 해석 시 회전체의 움직임을 모사하는 MRF(Moving Reference Frame) 기능도 포함되어 있으며, 모션 시뮬레이션도 가능하다고 합니다.

영상으로 확인하고 싶으신 분들은 아래 영상과 링크를 통해 확인하세요 🙂

마치며…

이번 포스팅에서는 All-in-One 제품군에 속해 있는 열 유체 해석 솔루션에 대해서 알아보았습니다. 이번에 소개해 드리지 않은 것 중에 NX UG에서 사용할 수 있는 NX Flow도 있지만 마찬가지로 국내 사용자도 거의 없을 뿐더러 정보도 거의 없기 때문에 생략했습니다.

혹시 구매 등 추가적으로 궁금한 사항이 있으시다면 상담은 무료이니 부담 없이 댓글 또는 1:1 문의를 통해 질문해 주시면 감사하겠습니다.

포스팅의 정보가 도움 되셨길 바랍니다.

화이팅입니다~!
