CAx 업계에 있다 보면, 직군을 막론하고 가장 많이 듣게 되는 질문들이 있습니다.

“솔리드웍스가 훨씬 배우기 쉽고 편한데, 굳이 어렵고 비싼 카티아(CATIA)를 배워야 하나요?”

“둘 다 3D 모델링 되고 도면 나오는데, 왜 도입 비용은 10배나 차이가 나나요?”

이 질문들에 대한 답은 단순한 ‘기능의 개수’ 차이가 아닙니다. 두 소프트웨어는 태생적인 ‘설계 사상(Philosophy)’과 타겟으로 하는 ‘산업의 규모(Scale)’가 다릅니다. 하이엔드와 미들레인지의 대표격이라고 할 수 있는 카티아와 솔리드웍스, 이 두 소프트웨어가 나뉘는 결정적인 ‘체급의 차이’와 ‘사용 목적’을 알아보겠습니다.

3만 개의 부품을 버티는 ‘기초 체력’ (Stability)

가장 피부로 와닿는 차이는 대규모 데이터를 처리하는 방식, 즉 커널(Kernel)의 기초 체력입니다.

미들레인지 (SolidWorks): “보는 건 좋아졌지만, 수정은?”

과거와 달리 솔리드웍스도 성능이 비약적으로 발전했습니다. 간략 모드(Lightweight)를 사용하거나 디스플레이 옵션을 타협하면, 대형 어셈블리에서도 줌인/줌아웃 시 버벅임이 거의 없이 부드럽게 화면을 돌려볼 수 있습니다.

하지만 문제는 ‘편집(Editing)’ 단계에서 발생합니다. 수정을 위해 간략 해제(Resolved)를 하거나 부품 간의 참조(Reference)를 계산하는 순간, 메모리 한계로 인해 “치명적인 오류” 메시지와 함께 강제 종료되는 현상은 여전히 실무자들의 골칫거리죠.

하이엔드 (CATIA): “편집 중에도 유지되는 안정성”

CATIA는 태생부터 다릅니다. 자체 커널인 CGM을 기반으로 정밀한 연산을 수행하지만, 화면 로딩 시에는 CGR(CATIA Graphical Representation)이라는 캐시(Cache) 방식을 활용합니다. 무거운 수학적 데이터 대신 가벼운 그래픽 껍데기만 로딩하여 수만 개의 부품을 핸들링합니다.

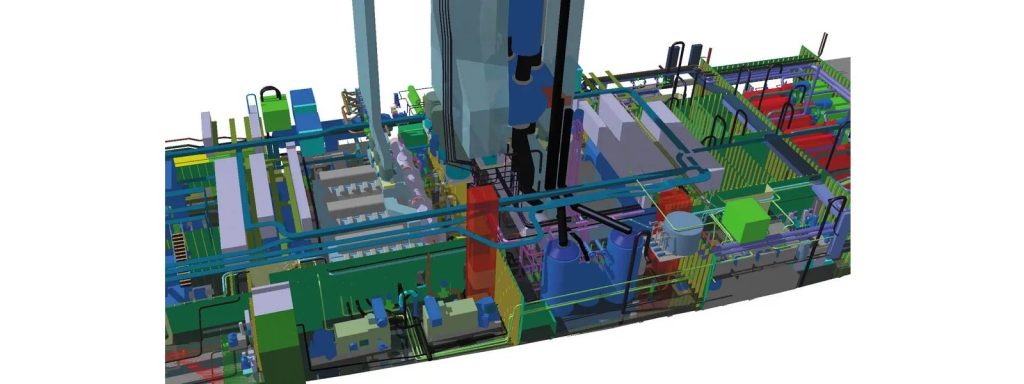

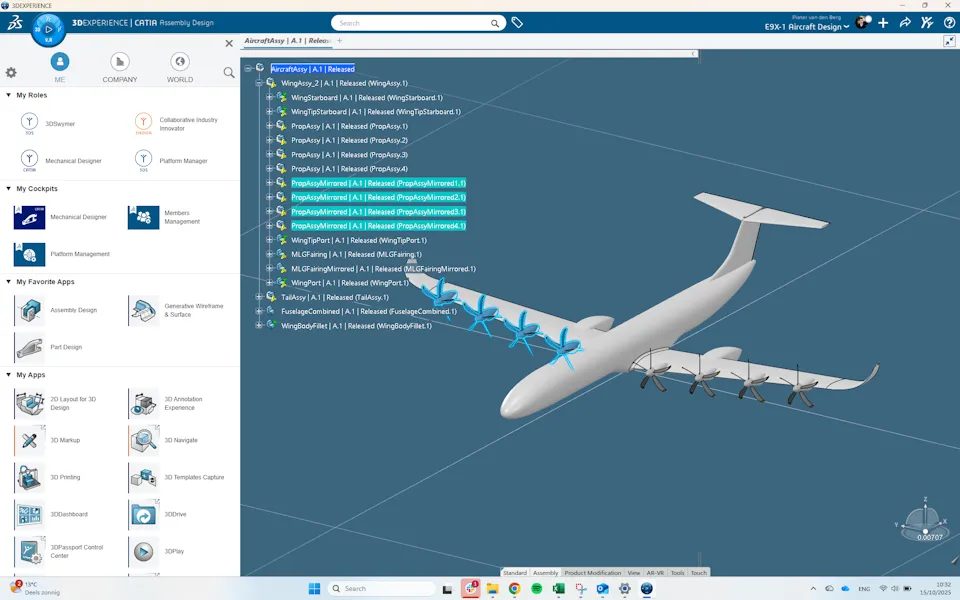

최근의 3DEXPERIENCE 플랫폼(CATIA V6)은 여기서 더 나아가 파일 기반이 아닌 데이터베이스(DB) 로딩 방식을 채택했습니다. 마치 넷플릭스처럼 필요한 데이터만 스트리밍하듯 불러오기 때문에, 수십만 개의 부품이 조립된 항공기 전체 데이터를 띄워놓고 작업을 해도 시스템이 다운되지 않는 압도적인 안정성을 제공합니다.

구동 검증: ‘통합의 신속성’ vs ‘분업의 전문성’

어셈블리의 움직임을 검토하는 방식에서 두 소프트웨어는 ‘통합(Integration)’과 ‘세분화(Segmentation)’라는 다른 길을 선택했습니다.

솔리드웍스 (Motion Study): “설계자를 위한 올인원”

솔리드웍스는 하나의 모듈 안에서 기구학적 움직임, 간섭 체크, 물리적 거동(중력/마찰)을 동시에 빠르게 수행합니다. 설계자가 모델링을 하다가 탭 하나만 바꾸면, 즉시 3D 접촉(Contact) 조건을 부여해 기어가 맞물려 돌아가는지, 부품이 튕겨 나가는지를 직관적으로 확인할 수 있습니다. 이는 상대적으로 부품 수가 적은 장비 설계에서 압도적인 속도와 효율을 자랑합니다.

카티아 (DMU): “대규모 시스템을 위한 심층 검증”

수만 개의 부품이 얽힌 자동차나 항공기에서는 이 모든 것을 한 번에 계산하는 것이 불가능에 가깝운데요. 따라서 카티아는 목적에 따라 모듈을 철저히 세분화했습니다.

모델링 철학: ‘효율적 생성’ vs ‘극한의 제어’

설계자가 머릿속에 그린 형상을 3D로 구현하는 과정에서도, 두 툴은 서로 다른 철학을 가집니다.

솔리드웍스: “생산성을 위한 큐레이션(Curation)”

솔리드웍스는 사용자가 고민할 시간을 줄여주는 것이 목표입니다. 필렛이나 곡면을 생성할 때 복잡한 수학적 옵션은 숨기고, 소프트웨어가 내부적으로 가장 안정적인 알고리즘을 선택해 제공합니다.

물론 최근 버전부터는 스케치와 서피스에서 G3 연속성(Torsion)을 지원하여 마우스나 가전제품 같은 유려한 소비재 디자인도 충분히 소화합니다.

카티아: “타협 없는 디테일과 화이트박스(White Box)”

카티아는 사용자에게 모든 제어 권한을 개방합니다. 곡면의 G3 연속성(Tension), 제어점(Control Point)의 위치 등 수많은 옵션을 사용자가 직접(Explicit) 설정할 수 있습니다.

자동차 차체처럼 수 미터에 달하는 거대한 곡면의 하이라이트(반사광) 흐름을 완벽하게 제어하는 Class-A Surfacing을 구현하려면, 시스템이 제안한 값을 거부하고 사용자가 뜯어고칠 수 있는 권한이 필수적인데요. 이것이 하이엔드 툴이 전문가용으로 불리는 이유입니다.

닭 잡는 칼과 소 잡는 칼

결국 우열의 문제가 아니라 적합성의 문제입니다.

최근 미들레인지와 하이엔드 툴 사이의 기능적 장벽이 허물어지고 있습니다. 일반 사용자는 그 차이를 구분하기 어려울 만큼 성능이 상향 평준화되었죠. 이것이 시사하는 바는 명확합니다.

결국 툴은 도구일 뿐이며, 서로 다른 것은 오직 개발사가 정의한 ‘철학(Philosophy)’과 인터페이스뿐입니다. 변하지 않는 설계의 본질과 공학적 원리 위에서, 주어진 도구로 무엇을 어떻게 해결해 내느냐가 엔지니어의 유일하고도 진짜 경쟁력입니다.
