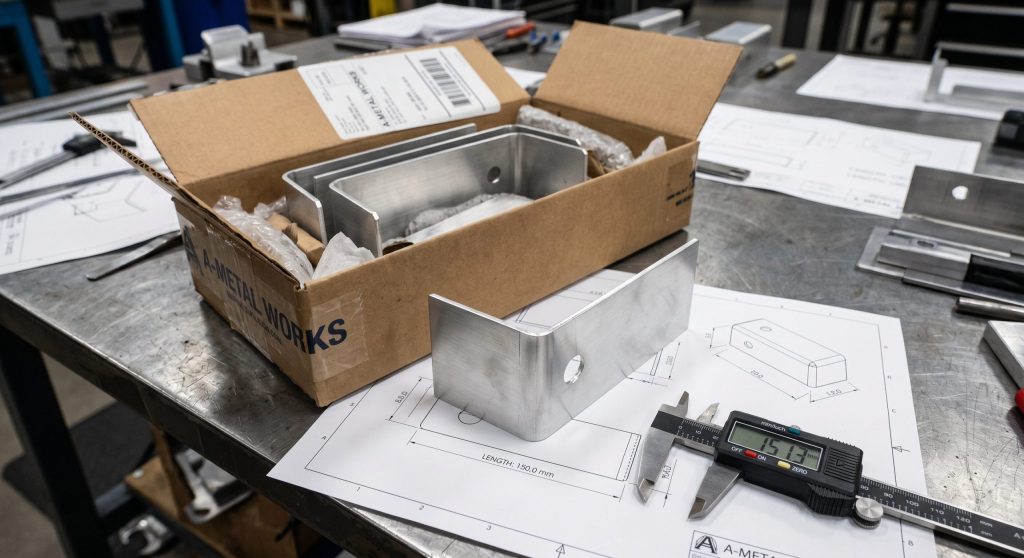

납기를 사흘 앞두고, 외주 절곡 업체에서 시제품 한 세트가 되돌아옵니다. 박스를 열면 한눈에 세 가지가 보입니다. 절곡부 모서리에 잔금처럼 간 크랙, 절곡선 근처에서 타원으로 일그러진 홀, 그리고 도면 치수와 미묘하게 어긋난 전개 길이입니다.

문제는 세 가지를 동시에 발견했다는 점이 아닙니다. 납기일은 이미 고정돼 있고, 지금부터 재작업 사이클이 시작된다는 점입니다. 설계를 수정하고, 전개도를 다시 뽑고, 절곡 업체에 다시 맡기고, 다시 시제품을 기다립니다. 그렇게 한 바퀴를 돌면 일정은 며칠이 밀려 있습니다.

더 큰 문제는 그다음입니다. 이번 건을 겨우 막아도, 다음 시제품에서 같은 자리에 같은 오류가 또 나타납니다. 한두 번 반복되면 의심해 볼 지점이 분명해집니다. 이것은 특정 작업자의 손이 떨려서 생긴 일이 아니라, 오류가 반복적으로 빠져나가는 구조의 문제입니다.

시제품이 돌아온 날, 세 가지 충격

되돌아온 시제품을 시간 순으로 따라가 보면 패턴이 보입니다. 절곡 직후 모서리에서 크랙이 먼저 눈에 띄고, 절곡선 옆 홀을 들여다보면 원형이 타원으로 무너져 있습니다. 마지막으로 전개도와 실제 판을 겹쳐 보면 펼친 길이가 어긋나 있습니다.

세 증상은 서로 무관해 보이지만, 발생한 자리가 모두 굽힘 주변이라는 공통점이 있습니다. 그리고 셋 다 시제품을 잘라서 절곡한 뒤에야 드러났다는 점도 같습니다. 이 공통점이 원인의 위치를 알려줍니다.

절곡부 크랙과 홀 변형, 가공 실수가 아닙니다

세 증상은 가공 현장에서 생긴 사고처럼 보이지만, 원인은 대부분 그 이전 단계인 모델링에 있습니다.

크랙부터 보겠습니다. 절곡 내부 반경이 판 두께보다 작게 설정되면, 굽히는 순간 바깥쪽 표면이 재료의 연성 한계를 넘어 늘어납니다. 알루미늄이나 고강도 강재처럼 연신율이 낮은 소재일수록 이 한계가 빨리 찾아오고, 결과는 절곡부 크랙으로 나타납니다. 공구가 잘못된 것이 아니라, 반경 값이 처음부터 무리한 숫자였던 셈입니다.

홀 변형도 마찬가지입니다. 절곡선과 홀이 가까우면 굽힘 응력이 홀까지 번져 형상이 일그러집니다.

절곡선과 홀 사이 거리를 판 두께의 4배 이상 확보하지 않으면, 절곡 과정에서 홀이 끌려가며 타원으로 변형됩니다. 이것 역시 가공이 아니라 모델 위에서 정해지는 거리의 문제입니다.

전개도 치수 불일치의 원인은 굽힘 보정값입니다. 전개도 길이는 평판에서 굽힘을 펼쳤을 때의 실제 길이인데, 굽힘 한 곳마다 늘어나는 양을 보정해 줘야 합니다. 이 보정값이 굽힘 허용(BA)과 굽힘 차감(BD)이고, 그 밑에는 중립축 위치를 나타내는 계수(K-factor)가 깔려 있습니다. 보정값이 실제 가공 업체의 절곡 조건과 어긋나면, 도면상 치수는 맞아도 펼쳐서 자른 판은 다른 길이가 됩니다.

세 가지 모두 가공 단계에서는 막을 수 없습니다. 절곡 업체가 받는 것은 이미 확정된 전개도와 반경 값이기 때문입니다.

수기 검토 구조에서 오류가 반복되는 이유

보정값 자체가 없어서 생기는 문제가 아닙니다. 대부분의 회사는 BA·BD 값을 알고 있고, 경험으로 쌓아 둔 테이블도 있습니다. 진짜 어려움은 그 값을 사람이 손으로 적용하는 과정에 있습니다.

첫째, 수기 적용에는 휴먼 에러가 따라붙습니다. 항목이 빠지거나, 계산이 틀리거나, 순서가 뒤바뀝니다. 명문화된 체크리스트 없이 머릿속 순서대로 확인하면 이런 누락은 구조적으로 발생합니다.

둘째, 결과를 미리 확인할 수 없습니다. BA·BD를 적용한 전개도가 맞는지는 실제로 잘라서 절곡해 본 다음에야 드러납니다. 오류를 발견하는 시점이 항상 시제품 이후가 되는 셈입니다.

셋째, 막상 결과가 설계와 다르게 나와도 원인을 짚기 어렵습니다. 보정값이 틀렸는지, 적용을 잘못했는지, 절곡 공정 변수가 달랐는지 분간하기 어렵기 때문입니다. 원인을 모르면 해결도 추측에 기대게 됩니다.

넷째, 외주 절곡 업체를 바꾸면 문제가 더 커집니다. 업체마다 장비와 절곡 조건이 달라 연신율 테이블이 다른데, 이를 재검증하지 않고 기존 전개도 치수를 그대로 쓰면 불일치가 반복됩니다.

그리고 이 모든 검토는 납기 압박 앞에서 가장 먼저 생략됩니다. 바쁠수록 손이 많이 가는 수작업 검토부터 건너뛰게 되고, 그 순간 오류를 걸러낼 마지막 기회가 사라집니다.

모델링 단계에서 확인할 5가지 항목

앞의 원인들을 거꾸로 뒤집으면, 모델을 완성하고 도면을 발행하기 전에 확인할 항목이 정리됩니다. 3D CAD로 판금 전개 오류를 줄이는 접근에서도 강조하듯, 핵심은 가공 전에 설계 위에서 먼저 거르는 것입니다.

① 절곡-홀 최소 거리: 절곡선과 홀 사이를 판 두께의 4배 이상 확보합니다. 그에 못 미치면 절곡 시 홀 변형이 생깁니다.

② 절곡 내부 반경: 판 두께 이상으로 둡니다. 알루미늄이나 고강도 강재에서 이 기준을 밑돌면 크랙 위험이 커집니다.

③ 플랜지 최소 길이: 판 두께에 비해 플랜지가 지나치게 짧지 않도록 충분한 길이를 확보합니다. 너무 짧으면 프레스 브레이크 공구와 간섭이 생겨 절곡 자체가 어려워집니다.

④ 굽힘 허용(BA)·굽힘 차감(BD): 가공 업체의 실제 파라미터를 기준으로 미리 설정하고, 전개도에 자동 반영되는지 확인합니다.

⑤ 외주 업체 교체 시 재검증: 업체마다 절곡 연신율 테이블(K-factor 포함)이 다르므로, 업체가 바뀌면 기존 전개도 치수를 그대로 쓰지 말고 다시 확인합니다.

3D CAD 판금 모듈로 체크리스트를 자동화하는 방법

다섯 항목을 알면서도 매번 손으로 확인하는 것이 현실적인 부담이라면, 3D CAD의 판금 모듈에 이 규칙을 맡기는 방법이 있습니다.

판금 모듈의 설계 규칙 검증 기능은 절곡-홀 거리, 내부 반경, 플랜지 길이 위반을 모델링 중 실시간으로 잡아냅니다. 사람이 사후에 검토하는 것이 아니라, 규칙을 어기는 순간 경고가 표시되는 방식입니다.

BA·BD도 재질과 두께별 파라미터 테이블로 소프트웨어에 미리 정의해 두면, 전개도 치수가 그 테이블을 따라 자동으로 계산됩니다. 손으로 보정값을 넣을 때 생기던 계산 실수가 구조적으로 줄어듭니다.

외주 업체를 바꿀 때도 테이블만 교체하면 전개도가 자동으로 다시 계산됩니다. 매번 수기로 재검증하던 일이 사라집니다.

핵심은 도구가 규칙을 강제한다는 점입니다. 작업자의 숙련도나 그날 확보한 검토 시간과 무관하게, 다섯 항목이 일정하게 적용됩니다.

시작하는 순서: 체크리스트 먼저, 도구는 그 다음

순서가 중요합니다. 도구부터 들이면 정착이 잘 되지 않습니다.

가장 먼저 할 일은 앞의 5가지 항목을 A4 한 장짜리 체크리스트로 정리하는 것입니다. 모델을 완성한 뒤 도면을 발행하기 전, 이 한 장을 확인하는 루틴을 끼워 넣습니다. 비용이 들지 않고 오늘 당장 시작할 수 있습니다.

그다음은 가공 업체의 절곡 파라미터를 모으는 단계입니다. BA·BD 값과 연신율 테이블(K-factor 포함)을 업체별로 받아 정리해 둡니다. 이 자료가 나중에 CAD 판금 모듈에 등록할 테이블의 바탕이 됩니다.

도구 자동화는 그 마지막입니다. 체크리스트를 일정 기간 운영해 팀이 기준에 익숙해진 뒤에 진입해야 정착률이 높아집니다.

정리하면 이렇습니다.

• 절곡부 크랙, 홀 변형, 전개도 치수 불일치는 가공 사고가 아니라 모델링 단계의 설계 오류입니다.
• 절곡-홀 거리, 내부 반경, 플랜지 길이 확보, BA·BD 설정, 업체 교체 시 재검증이 핵심 5항목입니다.
• 수기 검토는 휴먼 에러와 납기 압박 때문에 구조적으로 오류를 놓칩니다.
• 체크리스트로 기준을 먼저 세우고, 3D CAD 판금 모듈로 그 기준을 자동화하는 순서가 정착에 유리합니다.

다음 시제품을 외주에 맡기기 전에, 5가지 항목을 A4 한 장으로 정리해 도면 발행 전 검토 루틴에 넣어 보세요. 같은 오류가 반복되는 고리를 끊는 가장 빠른 첫걸음입니다.
