화면에서는 분명히 보이는데, 왜 출력하면 사라질까

“화면에서는 분명히 점선인데, 출력물에서는 실선으로 나온다.”
“협력업체에 보낸 PDF 도면에서 치수 보조선이 통째로 사라졌다는 연락을 받았다.”

설계 현장에서 한 번쯤 겪어보셨을 장면입니다.

50인 미만 조직에서 이런 출력 사고가 유독 빈번한 데는 구조적 이유가 있습니다. 사내 CAD 표준(도면 템플릿, CTB 파일, 레이어 규칙)이 문서화되어 있지 않고, CAD 관리 역할을 겸임하는 시니어 설계자가 실무에 치여 플롯 스타일까지 손이 닿지 않는 경우가 대부분입니다. 여기에 AutoCAD, ZWCAD, GstarCAD 등 다양한 소프트웨어를 쓰는 협력업체와 도면을 주고받으면서 설정이 유실되거나 충돌하는 문제까지 더해집니다.

방치하면 재출력에 시간을 낭비하고, 협력업체 신뢰가 하락하며, 납품이 반려되는 실질적 리스크로 이어집니다. 이 글에서는 오토캐드 출력 설정의 핵심인 플롯 스타일(CTB/STB), 선종류 축척 변수(LTSCALE 등), PDF 출력 드라이버 3가지 축을 순서대로 점검하는 흐름을 안내합니다.

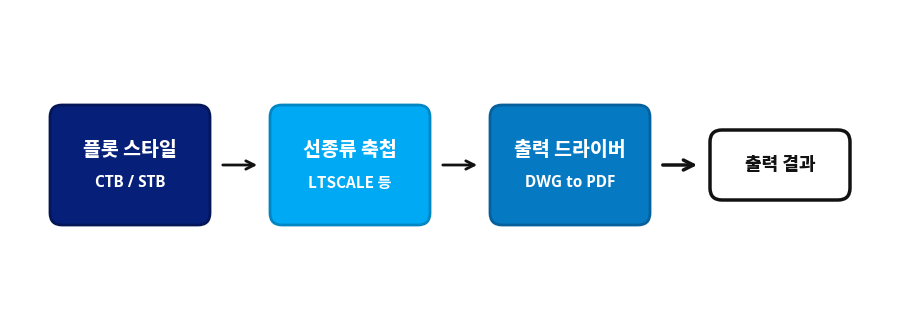

출력 품질을 결정하는 3가지 축 — 문제의 지도부터 그리기

CAD 도면 출력 품질 문제를 진단하려면, 먼저 출력 결과에 영향을 주는 3가지 축의 역할을 이해하는 것이 중요합니다.

이 3가지 축은 독립적으로 작동하지 않습니다. 예를 들어, CTB에서 선굵기를 올바르게 매핑했더라도 LTSCALE 값이 맞지 않으면 점선이 실선으로 출력됩니다. 반대로 LTSCALE이 정상이어도 출력 드라이버에서 “Plot with lineweights” 옵션이 꺼져 있으면 모든 선이 동일 굵기로 나옵니다.

따라서 출력 문제가 발생했을 때는 이 3가지 축을 순차적으로 점검하는 것을 권장합니다.

CTB가 플롯 목록에 안 보일 때 — CTB와 STB, 무엇이 다른가

CTB vs STB 핵심 비교

CTB(Color-Dependent Plot Style Table)와 STB(Named Plot Style Table)는 CAD 도면의 출력 특성을 정의하는 두 가지 방식입니다.
