메쉬 품질은 요소 크기의 적절성과 형상 왜곡 정도로 판단하며, 두 기준을 벗어나면 해석 결과가 실제 거동과 어긋나기 쉬워요.

메쉬 품질이 해석 정확도를 좌우하는 이유

CAE 해석은 연속체 형상을 유한개의 절점과 요소로 나누는 이산화 과정을 거칩니다. 이 과정에서 만들어진 메쉬(mesh)가 실제 형상과 물리 현상을 얼마나 충실히 근사하는지가 해석 결과의 신뢰도를 결정합니다.

같은 형상, 같은 하중 조건이라도 메쉬를 어떻게 구성했는지에 따라 최대응력이나 변위 값이 크게 달라질 수 있습니다. 처음 CAE를 써봤는데 결과가 현실과 달랐다면 가장 먼저 점검해야 할 항목 중 하나가 메쉬입니다.

메쉬 품질을 판단하는 축은 크게 두 가지입니다. 하나는 요소 크기와 밀도이고, 다른 하나는 개별 요소의 형상이 이상적인 형태에서 얼마나 벗어났는지를 나타내는 형상 왜곡입니다. 두 축은 서로 독립적이지 않아서, 국부적으로 메쉬를 조밀화하면 전이 영역에서 왜곡이 커지는 경우가 흔합니다.

요소 크기 판단 — 메쉬 수렴성과 특이점 구분

요소 크기는 무조건 작을수록 좋은 것이 아닙니다. 물리량의 구배(변화율)가 큰 응력 집중부나 경계층, 접촉면에는 조밀한 메쉬가 필요하지만, 변화가 완만한 영역까지 과도하게 조밀화하면 연산 비용만 늘어나고 정확도 개선은 미미합니다.

메쉬 독립성 체크

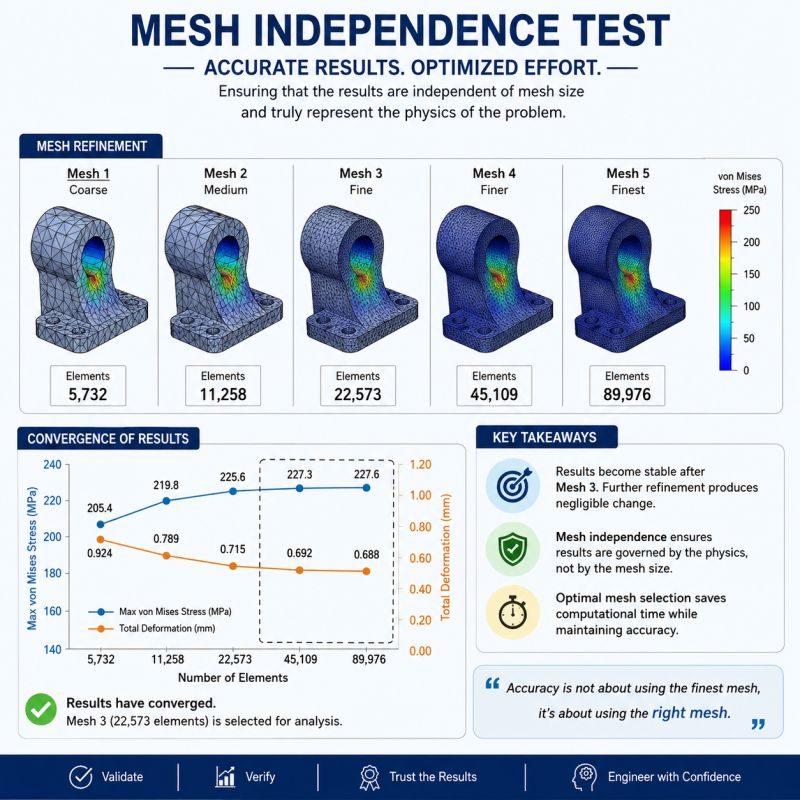

요소 크기가 적절한지 판단하는 대표적인 방법은 격자 독립성 체크입니다. 요소 크기를 단계적으로 줄여가며 관심 결과값(최대응력, 변위 등)의 변화를 비교해, 연속된 두 단계의 차이가 허용 오차 이내로 들어오면 그 크기를 채택합니다. 목표는 무조건 조밀한 메쉬가 아니라, 결과가 더 이상 의미 있게 변하지 않는 지점을 찾는 데 있습니다.

응력 특이점과 응력 집중의 구분

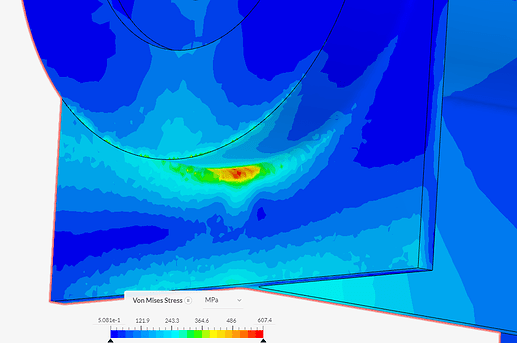

집중하중점, 날카로운 재진입 모서리, 접촉부 모서리처럼 이론적으로 응력이 무한대로 발산하는 지점에서는 메쉬를 아무리 조밀화해도 값이 수렴하지 않습니다. 이는 실제로 존재하며 수렴하는 응력 집중과 구분해야 하는 수치적 결과물이에요. 생브낭의 원리에 따르면 이런 특이점의 영향은 국소적이므로, 특이점에서 떨어진 위치의 결과는 신뢰하되 특이점 자체의 값을 설계 기준으로 삼지 않는 판단이 필요합니다.

형상 왜곡 판단 지표

형상 왜곡은 개별 요소가 정삼각형·정사면체나 직교 사각형·육면체 같은 이상적 형태에서 얼마나 벗어났는지를 나타내며, 몇 가지 정량 지표로 측정합니다.

종횡비(Aspect Ratio)

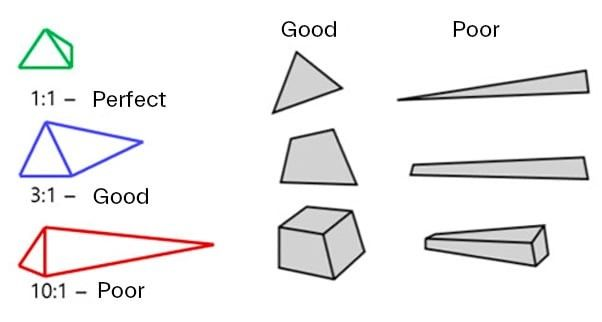

종횡비는 요소의 최장 변과 최단 변의 길이 비입니다. 이상값은 1이며, 일반 구조해석에서는 20 이하를 권장하는 경우가 많습니다. 다만 CFD(전산유체역학) 경계층 메쉬처럼 한 방향으로 의도적으로 얇게 쌓는 구간은 30~100 수준의 높은 종횡비를 보여도 괜찮을 수 있습니다. 높은 종횡비를 무조건 불량으로 판단하기보다, 그 형태가 물리적으로 의도된 것인지를 함께 살펴봐야 합니다.

왜곡(Skewness)와 직교품질(Orthogonal Quality)

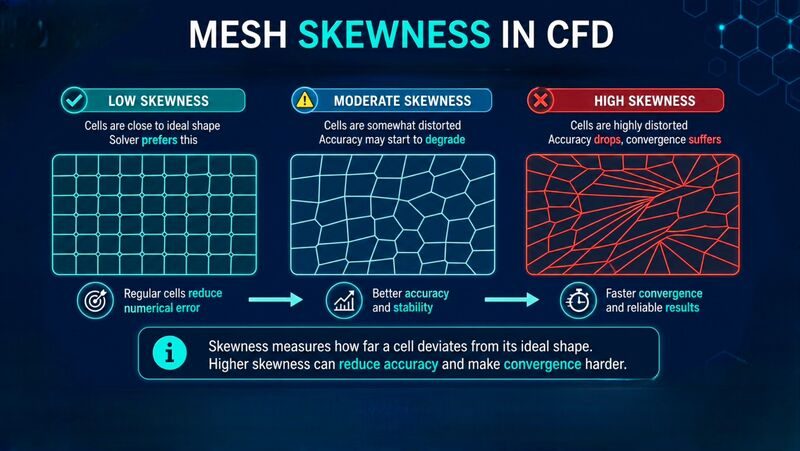

왜곡(Skewness)는 0에 가까울수록 이상적이고 1에 가까울수록 완전히 퇴화한 요소를 뜻하며, 통상 0~0.25는 우수, 0.25~0.5는 양호, 0.5~0.8은 허용, 0.8~0.95는 불량, 0.95 이상은 사실상 사용 불가에 가까운 등급으로 나눠 판단합니다. 즉 0.95는 요소가 계산에 쓸 수 없는 수준이 되는 절대적 한계선에 가깝고, 정확도가 중요한 해석에서 실무적으로 목표로 삼는 값은 이보다 훨씬 낮습니다. 응력 집중부나 CFD 경계층에 인접한 셀처럼 결과 신뢰도가 중요한 영역은 최대값 기준 0.2~0.3대(우수~양호 등급)를 목표로 관리하는 경우가 많고, 벌크 영역에서는 이보다 완화된 기준을 적용하는 것이 일반적입니다. 사면체 계열 메쉬에서 특히 중요하게 다뤄지는 지표입니다.

직교품질(Orthogonal Quality)은 0에서 1 사이 값으로, 1에 가까울수록 양호합니다. 육면체·사각형 기반의 구조격자 메쉬에서 핵심적으로 확인하는 지표이며, 실무에서는 0.7 미만을 불량 신호로 보는 경우가 많아요.

자코비안 비율(Jacobian Ratio)과 요소 차수

자코비안 비율은 2차(고차) 요소가 곡면에 매핑될 때 중간절점이 얼마나 왜곡되는지를 나타냅니다. 값이 음수가 되면 요소가 반전되어 해석 자체가 진행되지 않습니다.

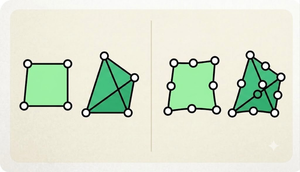

요소 차수도 정확도에 직접 영향을 미칩니다. 1차 사면체 요소는 요소 내부의 변형률이 일정하다고 가정해 과도하게 강성이 큰 결과를 내기 쉽고, 곡면·굽힘이 지배적인 문제에서 오차가 커집니다. 2차 사면체 요소는 변위를 2차로, 변형률과 응력을 선형으로 근사하고 모서리가 곡면을 따라 휠 수 있어 더 적은 요소 수로도 정확한 결과를 얻는 경우가 많습니다. 연산 비용이 허용하는 한 2차 요소를 기본으로 검토하고, 대규모 비선형·접촉 해석처럼 비용이 중요한 경우에만 1차 요소와 세밀한 분할을 함께 고려하는 편이 합리적입니다.

형상 왜곡은 왜 생기는가 — 전처리 단계의 역할

메쉬 품질 저하의 상당 부분은 메쉬 생성 알고리즘이 아니라 그 이전 단계인 형상 자체의 문제에서 비롯됩니다. 미세한 필렛, 슬리버 면(가늘고 긴 좁은 면), 작은 홀, 비매니폴드 형상은 메쉬 생성기가 해당 부위를 무리하게 분할하게 만들어 종횡비와 왜도를 급격히 나쁘게 만드는 원인이 됩니다.

이 때문에 해석 전 형상을 단순화하고 수리하는 작업이 메쉬 품질 관리의 실질적인 첫 단계로 다뤄집니다. D CAD에서 넘어온 형상을 그대로 메쉬화하기보다, 불필요한 라운드·홀 제거, 면 채우기, 얇은 솔리드의 중립면 추출을 통한 셸 요소화 같은 형상 정리 기능을 활용하여 해석 목적에 맞게 불필요한 디테일을 걷어내 왜곡 요소 발생률을 낮춥니다

소프트웨어별 메쉬 품질 확인 방식

메쉬 품질 진단은 전문 CAE 소프트웨어뿐 아니라 3D CAD에 내장된 해석 제품군에도 대부분 포함되어 있습니다. Ansys는 여러 지표를 요소별 품질 분포를 정량적으로 확인할 수 있게 해줍니다.

SOLIDWORKS Simulation은 메쉬 품질 진단 기능에서 자코비안 검사와 종횡비, 요소 체적을 기준으로 문제 요소를 시각적으로 표시합니다. Autodesk Inventor Nastran, Creo Simulate 같은 3D CAD 임베디드 해석 제품군 대부분도 유사한 수준의 색상 기반 품질 표시를 제공하는데요, 전문 CAE 대비 세부 지표 종류는 제한적이지만 실무 판단에는 충분한 경우가 많습니다.

ZW3D Structural도 3D CAD에 내장된 해석 제품군 중 하나로, ZW3D 형상을 별도 변환 없이 메쉬화해 정적·진동·열해석 등 여러 유형의 해석을 수행할 수 있습니다. 지원되는 해석 유형과 세부 기능은 다른 3D CAD 임베디드 해석 제품군과 마찬가지로 등급에 따라 달라지므로, 프로젝트에 필요한 해석 범위를 먼저 확인하는 편이 좋습니다.

메쉬 품질 판단의 한계

메쉬 품질 지표의 양호 기준값은 절대적이지 않습니다. 구조·열·유동·진동 등 물리 현상과 요소가 위치한 영역(경계층인지 벌크 영역인지)에 따라 다르게 적용해야 하며, 특히 CFD는 구조해석보다 엄격한 기준을 요구하는 경우가 많아요. 하나의 절대 기준을 모든 해석에 그대로 적용하면 과도하게 보수적이거나 반대로 부정확한 판단으로 이어질 수 있습니다.

또한 메쉬 수렴 스터디는 특이점이 없는 영역에서만 유효합니다. 특이점 근방에서 메쉬 독립성을 확인하면 결과가 발산하는 것을 “메쉬가 부족하다”고 오판하기 쉬우므로, 결과 위치가 특이점 인접부인지 먼저 판별하는 절차가 선행되어야 합니다.

품질 지표를 모두 통과했다고 해서 해석 결과의 정확도가 보장되는 것도 아닙니다. 재료 물성, 경계조건, 하중 가정 등 다른 입력 오차가 여전히 결과를 지배할 수 있으므로, 메쉬 품질은 정확도의 필요조건이지 충분조건은 아니라는 점을 기억해야 합니다. 해석 전 경계조건과 하중 가정을 먼저 점검하도록 권하는 문제 정의 체크리스트도 메쉬보다 앞선 점검 순서를 강조하고 있습니다.

자주 묻는 질문

Q1. 요소 크기는 작을수록 무조건 좋은가요?
아닙니다. 구배가 완만한 영역까지 과도하게 조밀화하면 연산 비용만 늘어나고 정확도 개선 효과는 미미합니다. 메쉬 독립성 체크로 결과값이 더 이상 유의미하게 변하지 않는 지점을 찾아 크기를 결정하는 것이 합리적입니다.

Q2. 종횡비가 높으면 항상 메쉬 불량인가요?
그렇지 않습니다. 일반 구조해석에서는 종횡비 20 이하를 권장하지만, CFD 경계층처럼 한 방향으로 의도적으로 얇게 쌓는 메쉬는 30~100 수준의 높은 종횡비가 오히려 정상입니다. 형태가 물리적으로 의도된 것인지 함께 판단해야 합니다.

Q3. 응력이 계속 커지는데 메쉬를 더 조밀화하면 해결되나요?
특이점(집중하중점, 날카로운 재진입 모서리 등) 근처라면 메쉬를 아무리 조밀화해도 값이 수렴하지 않습니다. 이 경우는 메쉬 부족이 아니라 수치적 특이점이므로, 특이점에서 떨어진 위치의 결과를 기준으로 판단하는 것이 맞습니다.

Q4. 메쉬 품질 지표를 모두 통과하면 해석 결과를 신뢰할 수 있나요?
메쉬 품질은 정확도의 필요조건일 뿐 충분조건은 아니에요. 재료 물성, 경계조건, 하중 가정 같은 다른 입력값이 부정확하면 메쉬가 아무리 우수해도 결과는 실제 거동과 어긋날 수 있습니다.

결론

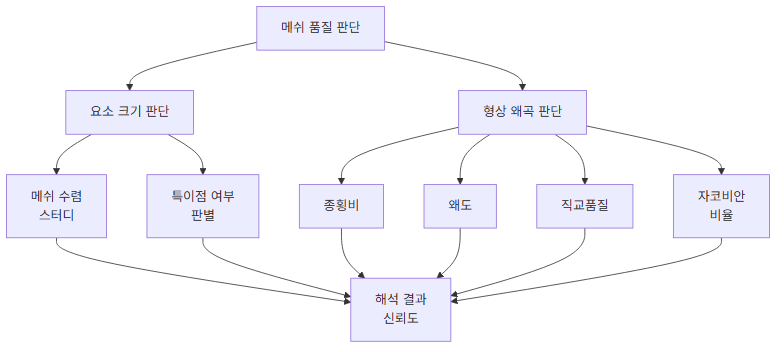

메쉬 품질은 요소 크기의 적절성과 형상 왜곡 정도라는 두 축으로 판단합니다. 요소 크기는 메쉬 수렴 스터디로, 형상 왜곡은 종횡비·왜도·직교품질·자코비안 비율 같은 정량 지표로 확인하는 것이 기본입니다.

다만 이런 지표는 물리 현상과 요소 위치에 따라 기준이 달라지고, 특이점 근처에서는 수렴 스터디 자체가 무의미해질 수 있다는 점을 함께 알아두어야 해요. 메쉬 품질을 갖췄더라도 경계조건과 재료 물성 같은 다른 입력 오차는 별도로 점검해야 신뢰할 수 있는 해석 결과에 다가갈 수 있어요.
