많은 분들이 기다려 주신 ‘3D CAD 모델링 예제’, 그 열 한 번째 시간으로 돌아왔습니다. 저희 시리즈를 꾸준히 따라오고 계신 분들이라면 이제 기본적인 기능들이 얼마나 중요하고 강력한지 체감하고 계실 겁니다. 오늘 다룰 3D CAD 모델링 예제에서는 플라스틱 통을 모델링하는 과정을 통해, 여러분의 모델링 스킬을 한 단계 더 끌어올려 드리고자 합니다.

처음 오신 분이라도 괜찮습니다. 이 기능들만 제대로 이해하고 활용해도 실무 모델링에 대한 자신감을 충분히 얻어 가실 수 있습니다.

지금 바로 영상으로 확인하고 따라 해보세요

일반적으로 내부가 비어있는 플라스틱 통을 모델링할 때도 쉘 (Shell) 기능을 사용하여 채워진 솔리드 모델의 내부를 지정된 두께만큼 파내어, 속이 비어있는 얇은 벽(thin-wall) 형태를 만들어줘야 하는데요. 쉘 기능은 개방된 케이스나 커버 형태를 손쉽게 만들 수 있으며, 이는 플라스틱 사출 성형품이나 각종 하우징 설계에 필수적으로 사용하는 기능입니다.

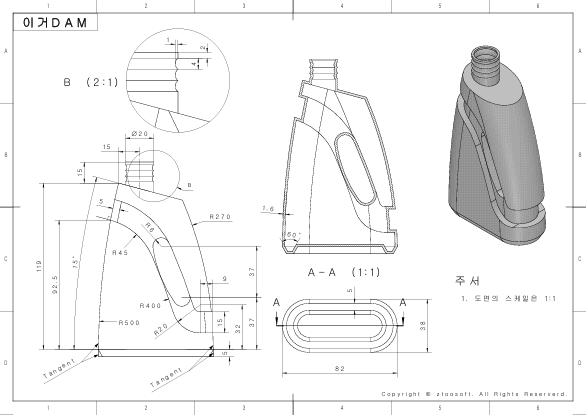

예제 도면 다운로드 링크로 접속하여 도면을 다운 받아 직접 3D 모델링해 보세요!

혹시 잘 안된다면, 유튜브 멤버십 회원에게만 독점 제공되는 ‘모델링 영상’을 확인해 보세요. 멤버십 영상에서는 다음과 같은 추가적인 정보를 얻을 수 있습니다.

✅ 설계 의도 분석: 각 피처를 생성할 때 왜 이 기능을 선택했고, 수치는 어떻게 결정되었는지 상세히 설명합니다.

✅ 실무 팁 & 노하우: 작업 효율을 높이는 사소한 습관이나 자주 발생하는 문제에 대한 해결책을 제시합니다.

✅ 오류 수정 가이드: 모델링 중 발생할 수 있는 잠재적 오류와 그 원인, 해결 방법을 미리 짚어줍니다.

마치며…

이번에 소개해드린 ‘3D CAD 모델링 시리즈’의 열 한 번째 예제는 여러분이 전문가로 성장하는 길에 든든한 디딤돌이 될 것입니다. 다음 시리즈에서도 더욱 흥미로운 예제와 실무 팁으로 찾아뵙겠습니다.

이외에도 CAD/CAM/CAE 분야와 관련하여 더 궁금한 점이 있으시다면, 언제든지 댓글이나 카카오톡을 통해 편하게 문의해 주시기 바랍니다.

감사합니다 🙂
