AI가 설계를 해준다고? 제너레이티브 디자인의 환상과 현실, 그리고 한계

최근 ChatGPT나 Midjourney 같은 생성형 AI가 텍스트와 이미지를 뚝딱 만들어내는 것을 보며, 많은 엔지니어분들이 이런 생각 한 번쯤 해보셨을 겁니다.

“이제 설계도 AI가 다 하는 거 아냐? 내 일자리는 안전할까?”

CAx(CAD/CAM/CAE) 업계에서도 제너레이티브 디자인(Generative Design, 이하 GD)이 뜨거운 감자입니다. 하지만 마케팅 용어에 현혹되지 않고 엔지니어의 눈으로 냉정하게 바라볼 필요가 있습니다. 이것이 정말 우리를 대체할 마법의 버튼일까요, 아니면 우리의 능력을 증폭시켜 줄 슈퍼 도구일까요?

오늘은 GD의 기술적 실체와 한계, 그리고 현업 활용 가능성에 대해 팩트 체크를 해보겠습니다.

‘깎는 것’과 ‘자라나는 것’의 차이

많은 분들이 위상 최적화(Topology Optimization)와 제너레이티브 디자인을 혼동합니다. 결론부터 말하면, 두 기술의 뿌리는 같지만 지향점이 다릅니다.

이 두 기술의 심장에는 수치 해석(Numerical Analysis), 특히 유한요소법(FEM)이 자리 잡고 있습니다. 단순히 그림을 그리는 것이 아니라, 소프트웨어 내부에서 수천 번의 방정식을 풀며 응력과 변형을 계산하는 공학적 과정입니다.

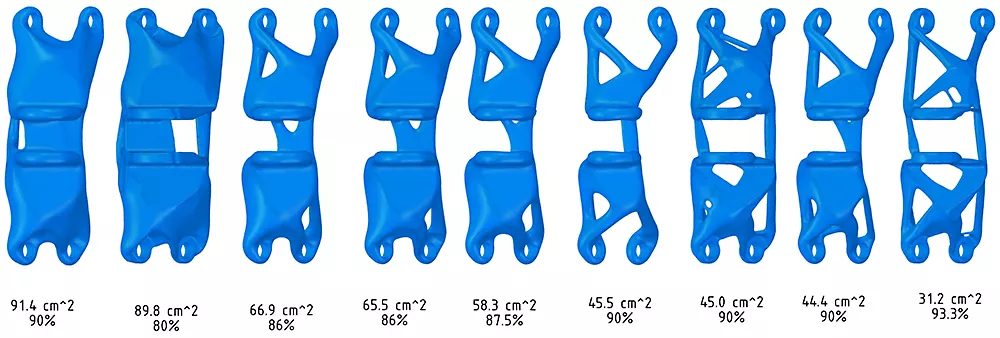

위상 최적화 (Topology Optimization): “다이어트”

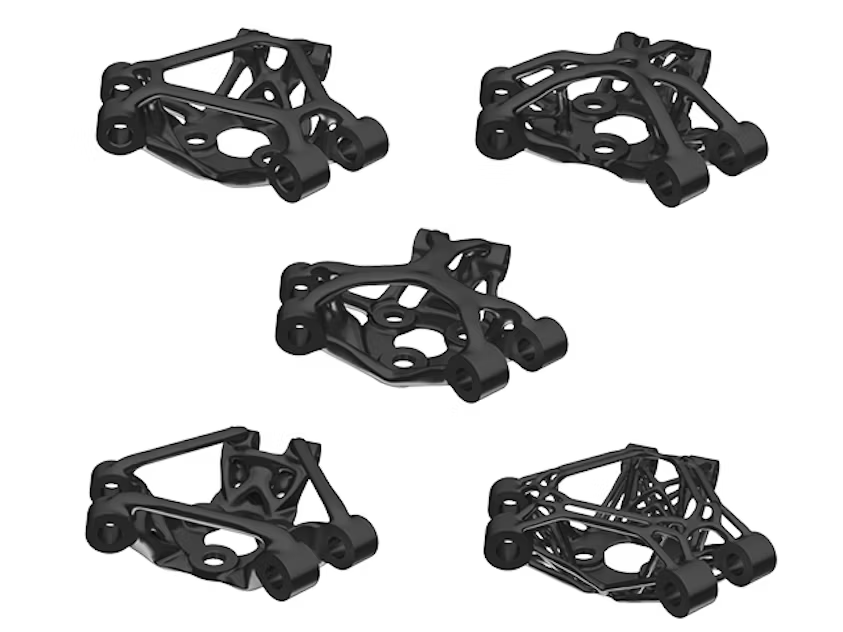

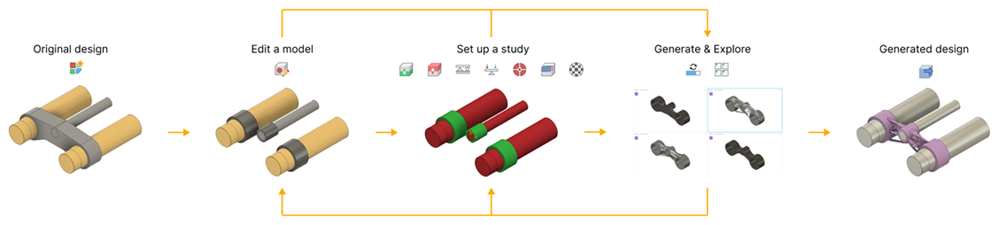

제너레이티브 디자인 (Generative Design): “탐색과 진화”

“예쁜 쓰레기”는 옛말? 제조 현실의 진화

초기(2015년경) 제너레이티브 디자인의 결과물은 마치 나무뿌리나 외계 생명체처럼 생긴 유기적 형상이 대부분이었습니다. 이는 3D 프린팅(적층 제조, AM)이 아니면 도저히 만들 수 없는, 이른바 “비싼 예쁜 쓰레기” 취급을 받기도 했죠.

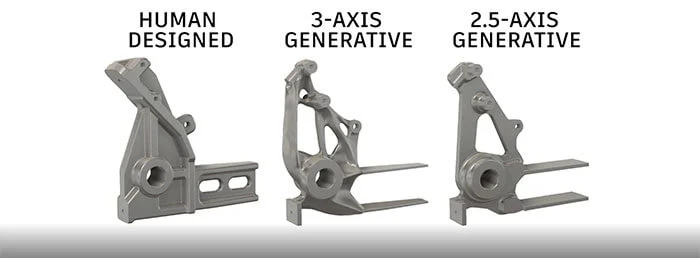

하지만 지금은 다릅니다. 소프트웨어에 제조 제약 조건(Manufacturing Constraints)이 강력하게 탑재되었습니다.

그렇다면 실제 현업에서는 어떻게 쓰이고 있을까요?

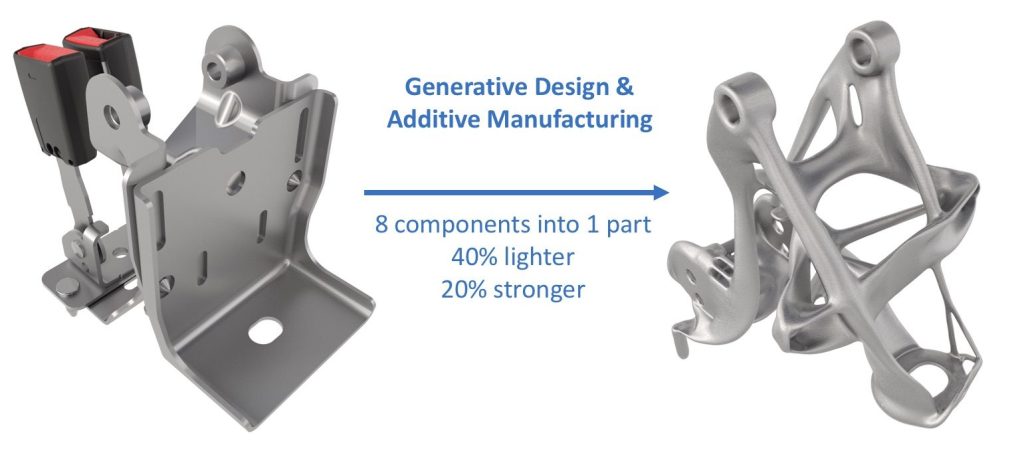

제너럴 모터스(General Motors) – 안전벨트 브라켓

GM은 오토데스크와 협업하여 기존 8개의 부품으로 조립되던 안전벨트 브라켓을 단 1개의 부품으로 통합했습니다. 결과적으로 무게는 40% 감소했고, 강도는 오히려 20% 증가했습니다. 조립 공수가 사라진 것은 덤이죠.

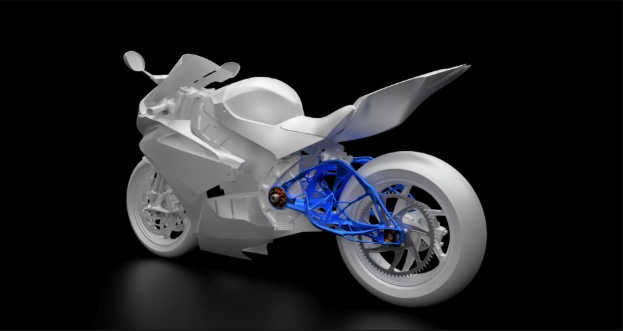

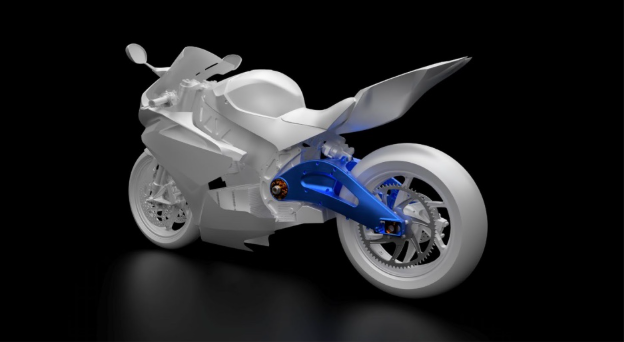

라이트닝 모터사이클(Lightning Motorcycles) – 스윙암

고속 전기 오토바이 제조사인 라이트닝은 스윙암(Swingarm) 설계에 GD를 적용했습니다. 시속 300km가 넘는 속도를 버티면서도 무게를 줄여야 했기 때문입니다. GD를 통해 극한의 경량화를 달성하면서도 필요한 강성을 확보한 모델을 찾아냈습니다.

냉정한 현실: GD는 마법사가 아니다

여기까지만 보면 GD가 만능처럼 보이지만, 엔지니어가 반드시 알아야 할 한계점이 있습니다.

첫째, 입력이 엉망이면 결과도 엉망입니다 (GIGO)

“자동차 만들어줘”라고 텍스트를 입력하는 방식이 아닙니다. 엔지니어는 하중의 크기와 방향, 구속 조건(Fixed Support), 모멘트 등을 역학적으로 완벽하게 이해하고 입력해야 합니다. 물리적 조건이 틀리면, AI는 틀린 조건에 딱 맞는 엉터리 설계를 내놓습니다.

둘째, 적용 범위가 한정적입니다.

현재의 GD는 브라켓, 링크, 마운트 등 ‘구조적 단품(Structural Component)’ 설계에 특화되어 있습니다. 복잡한 기어비가 들어가는 감속기나, 동적 거동이 핵심인 엔진 메커니즘을 AI가 통째로 설계해주지는 않습니다.

엔지니어의 역할은 ‘그리는 사람’에서 ‘결정하는 사람’으로

제너레이티브 디자인의 등장은 우리에게 시사하는 바가 큽니다. 이제 엔지니어의 핵심 역량은 CAD로 선을 긋는 ‘단순 모델링’에서 벗어나야 합니다.

오히려 데이터 기반의 의사결정(Data-Driven Design) 능력이 중요해졌습니다. 과거에는 형상을 만든 후 해석팀에 넘겨 결과를 기다려야 했지만, GD는 생성 과정에서 이미 수치 해석 검증을 마친 결과물을 보여줍니다.

설계자는 수십 개의 검증된 대안 중에서,

와 같은 통찰력을 발휘해 최적안을 선택하는 역할로 진화해야 합니다. AI를 두려워하기보다, 내 옆에 둔 똑똑한 조수(Co-pilot)로 활용하여 칼퇴근과 전문성, 두 마리 토끼를 모두 잡으시길 바랍니다.
